4XC系列金相显微镜主要用于鉴别和分析金属内部结构组织,它是金属学研究材料金相组织结构的重要仪器:铸造、冶炼、热处理后材料金相组织的研究;原材料的检验或材料处理后的分析等均应使用本仪器。也是电子、光纤、纺织、印刷及微颗粒、粉末等行业研究表面形态的有效手段,是科研、教学、生产的企事业单位的常规必备设备。倒置式金相显微镜为传统型倒置金相显微镜,操作时试样观察表面向下,并与工作台面重合,而对试样的高度和平行度无要求,适合于外形不规则或较大的试样。
4XC三目倒置金相显微镜主要用于鉴别和分析金属内部结构组织。
4XCD数码成像型金相显微镜是将传统的光学显微镜与数码相机通过光电转换有机的结合在一起,不仅可以在目镜上作显微观察,还能在数码相机显示屏幕上观察实时动态图像,并能将所需要的图片进行编辑、保存和打印。
4XC-P视频图像处理金相显微镜是将传统的光学显微镜与图像处理通过光电转换有机的结合在一起,不仅可以在目镜上作显微观察,还能在视频显示屏幕上观察实时动态图像,同时还可以对金相组织结构进行直观明了的观察等。
4XCT电脑数据处理金相显微镜是将传统的光学显微镜与计算机通过光电转换有机的结合在一起,不仅可以在目镜上作显微观察,还能在计算机显示屏幕上观察实时动态图像,并能将所需要的图片进行编辑、保存和打印。

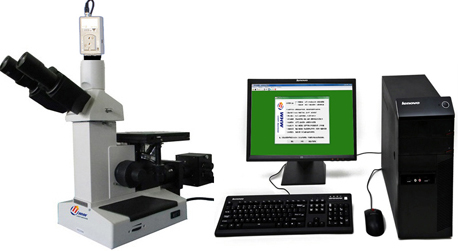

4XC-ST图像处理型金相显微镜是将传统的光学显微镜与计算机通过光电转换有机的结合在一起,不仅可以在目镜上作显微观察,还能在计算机显示屏幕上观察实时动态图像,并能将所需要的图片进行编辑、保存和打印,同时还可以对金相组织结构进行数据处理分析,对照金相模块自动评级等。
4XC系列三目金相显微镜技术规格:
1 、目镜筒:
倒置式三目镜筒;
镜筒倾角:30度;
眼瞳调节范围:53-75mm,目镜屈光度可调;
2 、平场目镜:
10倍,视场直径18mm;
选购:16x(Φ11mm)平场目镜、10x(Φ18mm)分划目镜格值0.1mm/格;
3、物镜:
放大倍率:10 、20 、40 、100倍;
数值孔径分别为:0.25;0.40;0.6;1.25;
工作距离为:8.8;8.6;3.7;0.44;
选购:PL 5X/0.12、PL L 60X/0.75(弹簧)、PL L 100X/0.85 (弹簧);
4、总放大倍率:光学总放大倍数:100-1000倍;选配总放大倍数:1600倍;
5、机械筒长:160mm;
6、带限位和松紧调节装置:
同轴粗动调焦系统升降:30mm;
同轴微动调焦系统微动格值:0.002mm(2μm);
7、同轴调节的双层机械移动:
载物台规格:180×150mm;
移动范围:15×15mm;
8、载物台孔径:ф10mm;ф20mm;
9、照明系统:柯勒照明 6V/20W 卤素灯 亮度可调;
10、电源:220V/50HZ或(选配)110V/60HZ;
金相显微镜概述、使用方法及注意事项:
1、概述:金相显微镜是进行金属显微分析的主要工具。将专门制备的金属试样放在金相显微镜下进行放大和观察,可以研究金属组织与其成分和性能之间的关系;确定各种金属经不同加工及热处理后的显微组织;鉴别金属材料质量的优劣,如各种非金属夹杂物在组织中的数量及分布情况,以及金属晶粒度大小等。因此,利用金相显微镜来观察金属的内部组织与缺陷是金属材料研究中的一种基本实验技术。简单地讲,金相显微镜是利用光线的反射将不透明物件放大后进行观察的。
2、使用方法:金相显微镜是一种精密光学仪器,在使用时要求细心和谨慎,严格按照使用规程进行操作。
① 将显微镜的光源插头接在低压(6V~8V)变压器上,接通电源。
② 根据放大倍数,选用所需的物镜和目镜,分别安装在物镜座上和目镜筒内,旋动物镜转换器,使物镜进入光路并定位(可感觉到定位器定位)。
③ 将试样放在样品台上中心,使观察面朝下并用弹簧片压住。
④ 转动粗调手轮先使镜筒上升,同时用眼观察,使物镜尽可能接近试样表面(但不得与之相碰),然后反向转动粗调手轮,使镜筒渐渐下降以调节焦距,当视场亮度增强时,再改用微调手轮调节,直到物象清晰为止。
⑤ 适当调节孔径光栏和视场光栏,以获得正确质量的物象。
⑥ 如果使用油浸系物镜,可在物镜的前透镜上滴一些松柏油,也可以将松柏油直接滴在试样上,油镜头用后,应立即用棉花沾取二甲苯溶液擦净,再用擦镜纸擦干。
3、注意事项:
① 操作应细心,不能有粗暴和剧烈动作,严禁自行拆卸显微镜部件。
② 显微镜的镜头和试样表面不能用手直接触摸,若镜头中落入灰尘,可用镜头纸或软毛刷轻轻擦试。
③ 显微镜的照明灯泡必须接在6~8V变压器上,切勿直接插入220V电源,以免烧毁灯泡。
④ 旋转粗调和微调手轮时,动作要慢,碰到故障应立即报告, 不能强行用力转动,以免损坏机件。
|
